保持電容的容量可以根據輸出直流電壓的紋波，保持時間和電源中斷后的過渡時間來計算確定，如圖3所示。 1.在許多應用中，輸入電壓會中斷一段時間，需要電源維持正常輸出，即轉換器必須安全地避開故障，并確保輸出電壓保持恒定。 類似地，許多系統需要電力來提供用于安全關閉的故障安全信號。
儲存在電容器中的能量與電容器兩端的電壓之間的關系如下：
ε= 1/2（CU ^ 2）
其中ε=存儲的能量，U =電容器兩端的電壓。當通過電容器向轉換器供電時，電容器消耗的能量=（功率時間乘積）。
ε=PΔt= C（U1 ^ 2-U2 ^ 2）/ 2
其中，P =功率，Δt=電容放電時間，U1 =Δt為電容電壓的起點，U2 =Δt結束電容電壓。
轉換這個等式。可以計算電容器的容量：
C =2PΔt/（U1 ^ 2-U2 ^ 2）

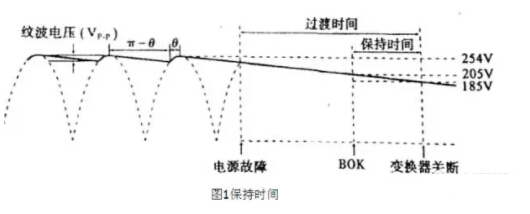

根據定義，保持時間是從電源報警（BOK）到轉換器關閉的時間。電源良好和啟用轉換器的閾值
分別為205V和185V，因此：
C =2PΔt/（205 ^ 2-185 ^ 2）
C =2PΔt/（7800）
需要說明的是，在實際應用中，保持電容C1，C2串聯連接，每個電容的容量應該是以下計算值的兩倍，但額定電壓可以降低到200V。保持時間，輸出功率和總串聯電容之間的關系如圖2-13所示。
根據允許的直流電壓模式波形（或電容紋波電流）可以決定電容的要求。還應該考慮轉換器的紋波抑制和輸出紋波電壓。 Vicor轉換器的紋波抑制（R）與輸入和輸出電壓相關如下：
R = 30 + 201g（Uin / Uout）
例如，300V輸入，15V輸出轉換器紋波抑制為56dB，葑輸入紋波電壓為10Vp-p，縱波輸出為15mVp-p。使用上面的公式來計算所需的電容。這里，U1和U2分別是與紋波的波峰和波谷處的瞬時電壓對應的整流電壓的峰 - 峰值。時間變化Δt如下。在此期間，電容必須保持適當的直流電壓。
Δt=（π-θ）/2πf
其中，f為輸入交流電壓頻率，θ為整流器導通角，導通角為arccosU2 / U1。
選擇保持電容時，需要考慮額定紋波電流。電容器的額定紋波電流必須很高，以便干燥最大工作紋波電流。工作紋波電流（ms）大致等于：
IRMS = 2P / UAC
其中，P是工作功率，UAC是輸入交流電壓。
例如，負載電壓是12V，負載需要功率320W。 假設轉換器的效率為85％，ARM的輸出功率為375W，輸入交流電壓的范圍為90-264V，保持時間為9ms。

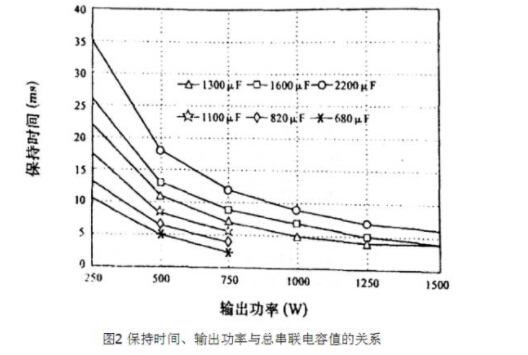

知道保持時間和輸出功率，如圖2所示，最小總輸出電容應為820 F.由于兩個電容串聯，所以每個電容的最小值應為1640μF。 應該注意，保持時間不取決于輸入電壓。
計算過渡時間

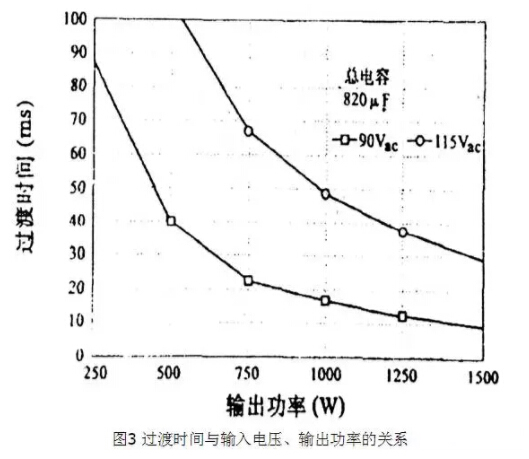

轉換時間與輸入電壓，輸出功率關系如圖3所示。輸入電壓為90V，轉換時間為68ms。
應該注意的是，轉換時間取決于輸入電壓。
計算電容紋波電壓

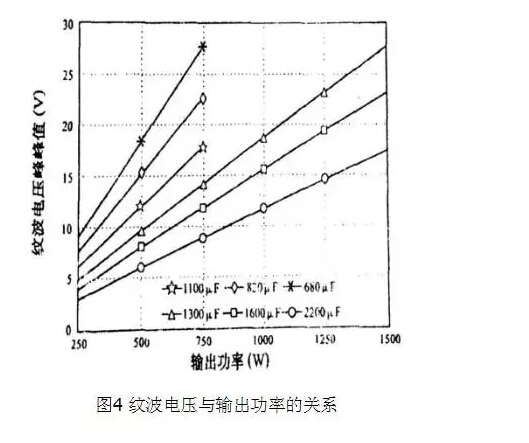

紋波電壓和輸出功率的關系如圖4所示，保持電容兩端的紋波電壓應為12V。
計算DC-DC轉換器的輸出紋波

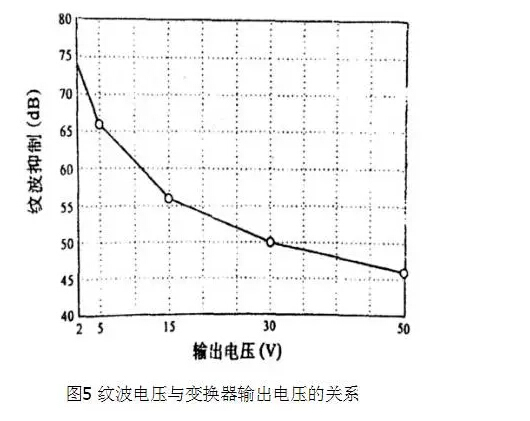

紋波抑制與轉換器輸出電壓之間的關系如圖5所示。輸出電壓為12V的逆變器的紋波抑制大約為60dB。 由于直流電壓紋波為12V，因此輸入端的輸出紋波（120Hz）應為12mVp-p。 需要說明的是，新一代逆變器的紋波抑制大于Vl-200系列和VI-J00系列變換器。
