生活處處需要用到模塊電源，但是它的作用你知道多少？

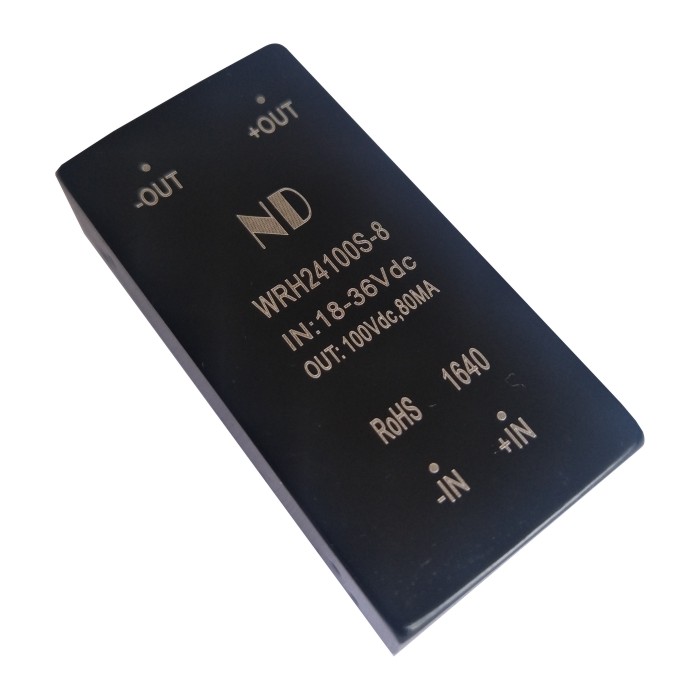

模塊電源可為專用集成電路（ASIC）、數字信號處理器 (DSP)、微處理器、存儲器、現場可編程門陣列 (FPGA) 及其他數字或模擬負載提供供電是可以直接貼裝在印刷電路板上的電源供應器。一般來說這類模塊稱為負載點 (POL) 電源供應系統或使用點電源供應系統 (PUPS)。由于模塊式結構的優點明顯使它廣泛用于交換設備、移動通訊、微波通訊、光傳輸、接入設備以及路由器等通信領域和汽車電子、航空航天等。接下來就由廣州能達電源技術有限公司為大家介紹一下模塊電源的作用吧。
一、輸出電壓的調節
對有TRIM或ADJ(可調節)輸出引腳的模塊電源產品，可通過電阻或電位器對輸出電壓在±10%范圍內進行調節，需要對TRIM輸出引腳將電位器的中心與TRIM相連，在所有+S、－S管腳的模塊中，其他兩端分別接+S、－S。沒有+S、－S時，將兩端分別接到相應主路的輸出正負極(+S接+Vin，－S接－Vin)然后調節電位器即可。對于電位器的阻值范圍一般選用5～10kΩ比較合適。對ADJ輸出引腳分為輸入邊調節與輸出邊調節。輸出邊的調節是與TRIM引腳的調節方式是一樣的。輸入邊調節只能上調輸出電壓此時將電位器的其中一端與中心相接，而另一端接輸入端的地。
二、輸入保護電路
一般模塊電源產品都有內置濾波器，能滿足一般電源應用的要求。如果需要更高要求的電源系統，應增加輸入濾波網絡。可以采用LC或π型網絡，但應注意盡量選擇較小的電感和較大的電容。為了防止輸入電源瞬態高壓損壞模塊電源則用戶在輸入端接瞬態吸收二極管并配合保險絲使用，可以確保模塊在安全的輸入電壓范圍之內。為了降低共模噪聲可以增加Y(Cy)電容，一般選擇幾nf高頻電容。R為保險絲，D1為保護二極管，D2為瞬態吸收二極管(P6KE系列)。
三、遙控開關電路
模塊電源的遙控開關操作，是通過REM端進行的。一般控制方式有兩種：
REM與－VIN(參考地)相連，遙控關斷，要求VREF<0.4v。rem懸空或與+vin相連，模塊工作，要求vrem>1V。
REM與VIN相連，遙控關斷，要求VREM<0.4v。rem與+vin相連，模塊工作，要求vrem>1V。REM懸空，遙控關斷，即所謂“懸空關斷”(－R)。如果控制要與輸入端隔離則可以使用光電耦合器作為傳遞控制信號。
